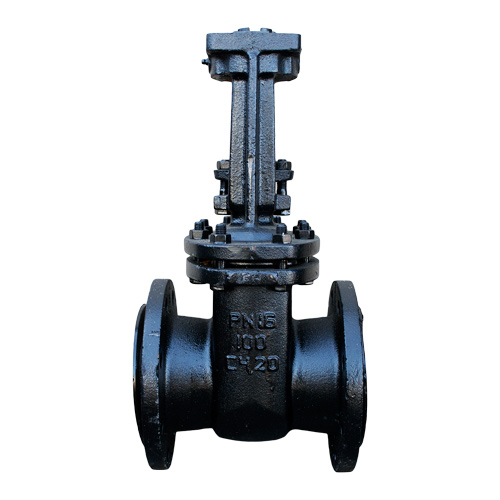

Задвижка чугунная под привод 30ч906бр Ду (Dn) 50 Ру (Pn) 16 ЛМЗ Семенов фланцевая EF01
Задвижка 30ч906бр Ду 50 - это чугунная параллельная двухдисковая задвижка с выдвижным шпинделем, рассчитанная на условное давление Ру 16 и предназначенная для установки на трубопроводах в качестве запорного устройства. Исполнение под привод означает, что управление арматурой осуществляется электроприводом, который крепится к присоединительной площадке корпуса. Производитель - ЛМЗ (г. Семенов, Россия).
Описание товара
Задвижка ду 50 применяется на трубопроводах холодной и горячей воды, пара и жидких нефтепродуктов при рабочей температуре до +225 °C. Типоразмер 50 мм - один из самых ходовых: им комплектуют стояки водоснабжения и отопления, обвязку насосов, вводы в здания и узлы учёта. Фланцевое присоединение по ГОСТ 9544 позволяет встраивать арматуру в системы водоснабжения, отопления, теплоснабжения и пожаротушения - от котельных до узлов ввода в здания.
Конструкция параллельная двухдисковая: запирающие диски перемещаются перпендикулярно потоку и уплотняются паронитом. Шпиндель выдвижной, поэтому при открытии он выходит из корпуса вверх и резьба не контактирует со средой. Исполнение под привод предполагает стандартную присоединительную площадку и палец под посадку электропривода по типу «А»: достаточно подобрать привод по крутящему моменту. Задвижка 50 мм постоянно в наличии в Нижнем Новгороде.
Среди преимуществ задвижка dn 50 - доступная цена, ремонтопригодность (сальник и прокладки меняются без замены арматуры) и совместимость с широко распространёнными отечественными электроприводами. Чугунный корпус хорошо переносит перепады температур и пригоден как для холодной, так и для горячей воды. Задвижка задвижка dn50 - проверенное временем решение для коммунальных и промышленных сетей.
Устройство товара
- литой чугунный корпус с двумя проходными седлами;
- два запирающих диска (тарелки), перемещающиеся по направляющим корпуса;
- выдвижной шпиндель с трапецеидальной резьбой;
- сальниковое уплотнение шпинделя с грунд-буксой;
- уплотнение затвора из паронита;
- присоединительная площадка и палец под посадку электропривода;
- фланцы по ГОСТ 9544, четыре крепёжных отверстия.
Принцип действия
Электропривод вращает шпиндель, и затвор задвижка ду 50 поднимается или опускается в проёме корпуса. В закрытом положении диски плотно прижимаются к параллельным седлам, а паронитовое уплотнение обеспечивает герметичность по классу затвора. При открытии диски выводятся из потока, проход полностью освобождается, поэтому гидравлическое сопротивление открытой задвижки задвижка 50 мм минимально.
Выдвижной шпиндель служит простым индикатором положения: по высоте выступающей части видно, открыта задвижка задвижка dn 50 или закрыта. Движение затвора строго перпендикулярно потоку, поэтому арматура не боится гидроударов и работает как в обе стороны среды, так и при изменении направления потока.
Инструкция по монтажу
- Осмотрите задвижку задвижка ду50: проверьте комплектность, свободный ход шпинделя и наличие паспорта изделия.
- Очистите торцы трубопровода и ответные фланцы от грязи и окалины; убедитесь, что проход и давление соответствуют задвижке задвижка 50 мм.
- Установите ответные фланцы на Ру16 с учётом строительной длины задвижки задвижка dn 50 (180 мм).
- Поставьте паронитовые прокладки, отцентруйте задвижку задвижка dn50 по отверстиям фланцев и затяните шпильки равномерно крест-накрест.
- Монтируйте арматуру шпинделем вверх; располагать задвижку шпинделем вниз или в горизонтальной плоскости не рекомендуется - это ускоряет износ сальника.
- Установите электропривод на присоединительную площадку и проверьте, что ход затвора соответствует ходу привода; при необходимости настройте конечные выключатели.
- Проверьте ход: полное открытие и закрытие без заеданий. После опрессовки системы убедитесь в герметичности задвижки задвижка ду 50 и сальникового узла.
Основные технические характеристики
| Диаметр условный (Ду, Dn) | 50 мм |
| Условное давление (Ру, PN) | 16 бар (1,6 МПа) |
| Строительная длина | 180 мм |
| Тип присоединения | фланцевый по ГОСТ 9544 |
| Материал корпуса | чугун |
| Уплотнение затвора | паронит |
| Шпиндель | выдвижной |
| Управление | под электропривод |
| Рабочая среда | вода, пар, нефтепродукты и другие неагрессивные среды |
| Температура рабочей среды | до +225 °C |
| Производитель | ЛМЗ, г. Семенов |
Часто задаваемые вопросы
Чем задвижка 30ч906бр отличается от других чугунных задвижек?
Это параллельная двухдисковая конструкция с выдвижным шпинделем и уплотнением затвора из паронита. Задвижка выпускается в исполнении под привод, что выгодно отличает её от стандартных 30ч6бр: арматуру сразу можно автоматизировать без доработок.
Какой привод подходит для задвижки 30ч906бр?
Подбирают электропривод по крутящему моменту, необходимому для открытия задвижки при рабочем перепаде давления, с учётом присоединения по типу «А». Отечественные приводы крепятся к штатной площадке корпуса без переходников.
Для каких сред и температур рассчитана задвижка?
Арматура предназначена для воды, пара и неагрессивных жидкостей до +225 °C при давлении до Ру 16. Уплотнение из паронита стойко к горячей воде и пару, что делает задвижку универсальной для котельных и тепловых пунктов.
Зачем задвижке выдвижной шпиндель?
При открытии шпиндель выходит из корпуса: визуально видно положение затвора, а резьба не омывается средой и меньше изнашивается. Для заглублённых колодцев это удобнее, но требует большего монтажного габарита сверху.
Как обслуживать задвижку 30ч906бр?
Периодически подтягивайте сальниковое уплотнение, смазывайте резьбу шпинделя и проверяйте ход затвора. Раз в сезон полезно несколько раз перевести арматуру из открытого положения в закрытое, чтобы седла не «прикипали».
Вопросы про задвижку конкретного диаметра
Какие фланцы нужны для задвижки ду 50?
Нужны ответные фланцы Ду 50 на Ру16 по ГОСТ 9544: четыре крепёжных отверстия, крепёж под шпильки. Между фланцами ставят паронитовые прокладки, затяжку выполняют равномерно крест-накрест.
Какой электропривод нужен для задвижки 50 мм?
Привод подбирают по крутящему моменту для задвижки ду 50: усилие на этих диаметрах невелико, поэтому подходят компактные многооборотные приводы. Посадка - по типу «А» на штатную площадку корпуса.
Сколько весит задвижка dn 50 и можно ли ставить её без крана?
Масса задвижки ду50 зависит от исполнения и производителя; точное значение приводится в паспорте изделия. Небольшой габарит и вес позволяют монтировать арматуру вручную, без грузоподъёмных механизмов.
Где применяется задвижка dn50?
Типоразмер 50 мм используют на стояках водоснабжения и отопления, в обвязке насосов, на вводах в здания и в узлах учёта - практически во всех коммунальных системах.
Чем задвижка ду 50 отличается от соседних типоразмеров?
Задвижка 50 мм - самая компактная в линейке 30ч906бр: меньше строительная длина и масса при том же давлении Ру 16 и рабочей температуре. Для больших проходов растут момент привода и крепёж.
Где купить задвижку 30ч906бр
Задвижка чугунная под привод 30ч906бр Ду 50 Ру 16 ЛМЗ Семенов продаётся в компании dn-pn.ru по оптовой цене. Мы работаем с организациями и частными заказчиками: выставляем счёт, принимаем оплату по безналичному расчёту. На всю арматуру предоставляются сертификаты соответствия и паспорта изделий. Актуальный прайс-лист, остатки на складе в Нижнем Новгороде и сроки доставки уточняйте у менеджеров.
dn-pn.ru - это широкая номенклатура трубопроводной арматуры, оптовые партии и быстрое комплектование заявок. Купить задвижку ду50 можно в Нижнем Новгороде: отгружаем со склада и доставляем в любые регионы России.
